螺旋管應符合本標準要求，并符合按規定程序批準的圖樣及技術文件。當供需雙方有技術協議時，則按雙方的技術協議進行設計制造。

　　1、螺旋管尺寸、外形

　　1.1 螺旋管長度

　　1.1.1  通常長度:6～12m,經雙方協議，可將長度加長或縮短。

　　1.1.2  定尺長度:定尺長度應在通長范圍內，其極限偏差為士500mm。

　　1.1.3  精定尺長度:經雙方協議，可供應長度極限偏差比1.1.2的規定更嚴格的精定尺長度。

　　1.2 螺旋管圓度

　　在管端100mm長度范圍內，鋼管最大外徑不得比標稱外徑大1%，最小外徑不得比標稱外徑小1%。采用能夠測量最大和最小外徑的卡尺、桿規或其他測量工具測量。

　　1.3 螺旋管直度

　　鋼管的彎曲度不得超過鋼管長度的0.2%�？蓮匿摴軅�(cè)表面的一端至另一端，平行于鋼管軸線拉一根細繩或細金屬絲，測量拉緊的細繩或細金屬絲至鋼管側表面的最大距離。

　　2、 管 件

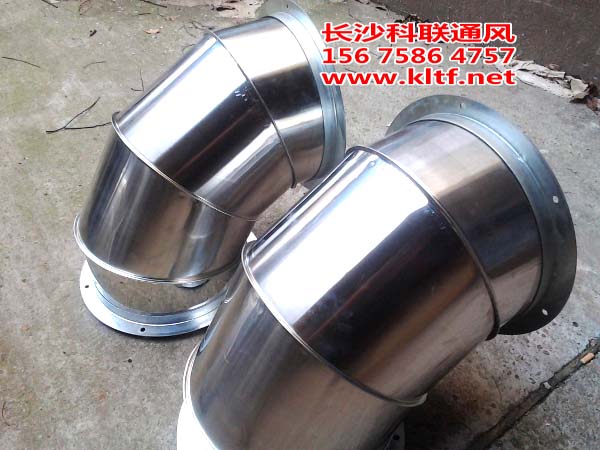

　　2.1 彎頭

　　2.1.1  彎頭角度偏差不能大于±1°，90°彎頭二面垂直度不能大于±0.5mm，按需方圖紙文件加工。

　　2.2 法蘭

　　2.2.1  法蘭連接面要平整度要好；法蘭孔加工由需方?jīng)Q定，提供圖紙文件或供方標準加工。

　　2.3 天方地圓

　　2.3.1  連接處不能有縫隙，特別在二端面的地方；如有縫隙可以用密封膠密封；按需方圖紙文件加工。

　　2.4 三通與四通

　　2.4.1  角度偏差不能大于±1°，同心度和平行度偏差不能大于±0.5mm；按需方圖紙文件加工。

　　2.5 插板閥

　　2.5.1  抽插順暢，不能卡死或有機械響聲；按需方圖紙文件加工。

　　2.6 風閥

　　2.6.1  轉動靈活，根據需方圖紙文件或風量加工。

　　2.7 變徑管

　　2.7.1  同心變徑管同心度偏差不能大于±0.5mm；按需方圖紙文件加工。

　　2.7.2  偏心變徑管偏心軸心偏差不能大于±0.5mm；按需方圖紙文件加工。

　　2.8  密封性

　　2.8.1  管件密封性要求比較高，要求供方嚴格按需方圖紙文件加工，達不到需方以上2.1、2.2、2.3、2.4、2.5、2.6和2.7技術條件予以退貨處理。

　　3、 厚度

　　3.1  螺旋風管及管件材料厚度下偏差不能大于-0.05mm，按需方圖紙文件加工，厚度偏差超出需方規定，予以退貨處理。

　　4、 外觀質量

　　4.1.1  表面質量

　　表面不得有裂縫、結疤、折疊以及其他深度超過標稱壁厚下偏差的缺陷。對無法判明深度的缺陷，應采用修磨法完全清除，然后進行測量。

　　4.1.2  摔坑

　　管壁上不得有深度超過6.4mm的摔坑。摔坑深度是指凹陷處最低點與鋼管原始輪廓延伸部分之間的距離。摔坑長度在任何方向上不得超過5mm。凹陷部分帶有尖銳劃傷時，凹陷深度不得超過3.2mm。帶有尖銳劃傷的凹坑， 應將尖銳劃傷磨去，但磨后的凹坑深度和長度應符合上述規定。

　　4.1.3  表面處理與包裝

　　供方在螺旋風管及管件出廠前表面應包覆一層保鮮膜。表面鍍鋅處理后，在需方遵守保管、安裝、使用、維護和運輸規則條件下，產品的投入使用之日起為 12個月，但不超過從供方廠發貨日起 18個月。保證期內，不允許有起泡、發白、失光、生銹及劃傷碰傷等缺陷，最終應達到外觀平整，美觀大方，且色澤均勻一致。

　　5、 質量證明書

　　出廠的鋼管應由供方質量檢驗部門提供質量證明書，證明所提供的螺旋風管及管件符合需方技術標準要求。

　　6、 運輸

　　設計應符合水路、鐵路、公路等運輸?shù)挠嘘P(guān)規定。

　　 外形尺寸和重量不得超過運輸部門的規定。
