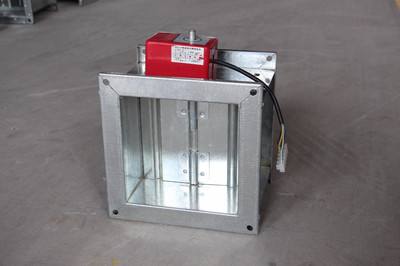

電動風量調節閥一般安裝在正方形或矩形風管中,通過與手柄相聯的機構操作葉片的關合角度控制風量大小。電動風量調節閥就是在手動風量調節閥的基礎上將手柄操作改為電機操作。安裝在空調和通風管道中通過調整閥葉片的開合角度控制風量大小,通過與手柄相連的四連桿機構操縱對開多層葉片的角度來控制風量,葉片在可調范圍任意位置均可固定,閥軸轉動靈活,調節方便。(可做成防爆型、氣動型)手動對開多葉調節閥規格、尺寸,非標準規格可按用戶要求制造,大尺寸內腔做成多格式。手動對開多葉調節閥安裝在正方形或矩形截面風道中。
一、電動風量調節閥的特點
(l)對開多葉風量調節閥接管尺寸與全國通風管道標準化規定的矩形風管尺寸相同。
。2)風量調節閥葉片為對開式和順開式,在通風、空氣調節、空氣凈化系統中作為調節閥。
(3)通過試驗測定,風量調節閥的氣密性好,其相對漏風量在5%左右,調節性能好。
二、電動風量調節閥結構特征
(l)該風量調節閥在葉片寬度全統一為四種規格,葉片狀為菱形雙葉片,葉片間采用軟搭接,因此密閉性能良好。
。3)風量調節閥閥體構架用2毫米鍍鋅板冷軋成型后,以二氧化碳?xì)怏w保護焊接或由普通Q235板加工焊接而成;葉片用1毫米鍍鋅板冷軋為瓦楞形,兩片合成點焊插方軸,或2毫米G235鋼板冷 壓成形,單片沖孔插方軸或焊圓軸。
。4)該調節閥分手動、電動,按所用材料分:鐵板、鍍鋅板、鋁合金板、不銹鋼板四種,閥體結構及規格尺寸相同。
電動風量調節閥廣泛用于工礦、民用建筑暖通空調系統,對空氣流量進行精確調節,是實現各種環境下控制通風模式的關鍵設備之一。其主要特點是運轉靈活、噪聲低、泄露量小 ,(密閉型泄漏量< 0.5%)工作溫度區域?qū)?結構可靠,安全方便 。
