科聯雙層保溫不銹鋼煙囪

一、 產品用途、特點

    預制雙層保溫不銹鋼煙囪（不銹鋼排煙管、煙道）具有安裝便捷、保溫隔熱、美觀、重量輕、免維護、使用壽命長等優點。廣泛用于鍋爐、壁掛爐、直燃機組等設備的煙氣、燃氣、廢氣的排放。

二、 適用工況

圓型煙囪通徑：DN100mm - 2000mm
矩型煙囪口徑：任意大小。
工作溫度：0℃ - 760℃
介質：煙氣、燃氣、廢氣

三、 結構及材料

預制雙層保溫不銹鋼煙囪（內層+外層）	煙囪保溫層厚度有：25mm、50mm、75mm、100mm

1.煙囪內層：不銹鋼201、202、304、316L、321、430等
2.煙囪外層：、不銹鋼201、202、304、430、鍍鋅鋼板、鋁板等
3.保溫材料：硅算鋁纖維氈
4.卡箍：不銹鋼
5.支架：碳鋼、不銹鋼

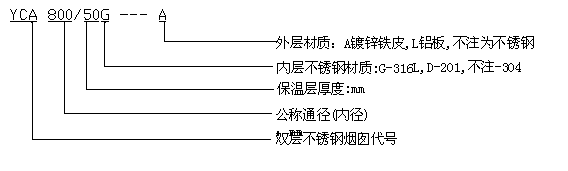

四、 產品代號示例　

五、 雙層不銹鋼煙囪零配件簡圖

煙囪直管	30度錯位接頭	30度彎頭	45度錯位接頭	45度三通	90度三通
90度彎頭	90度異徑三通	波紋補償器	煙囪短直管	防暴座（防暴門）	防暴座（防暴片）
端蓋	防雨裙	卡箍	變徑接頭	平板導向支架	腰箍
柔性軟接頭	鍋爐連接管	增速管	異徑管	平板固定支架	墻壁固定支架
傘型雨帽	拉鏈調節閥	蘑菇型雨帽	排水管	墻壁導向支架	環型吊架
手動調節閥	45度彎頭	伸縮管	排水底蓋	活動環型吊架

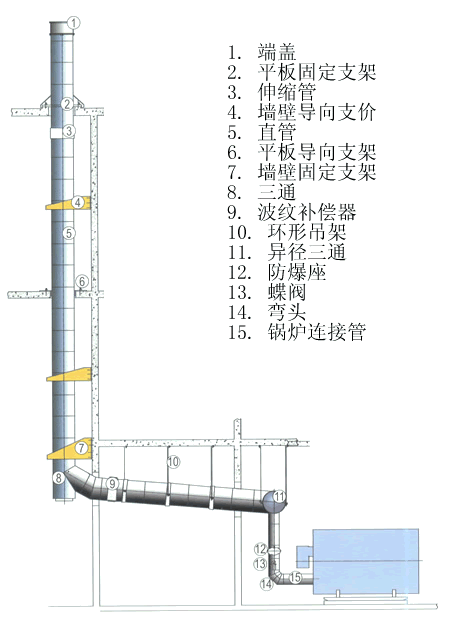

六、安裝圖例
